               系統設計的重點

  許多系統都等電路設計完成之后再作考慮風扇的選用，這時可能己造成先天限制而無法在散熱效果上得到滿意，較恰當?shù)淖龇☉?yīng)該是在設計階段將風扇/Cooler列入考慮，而不是事后再作補救。

1.氣流方式：散熱風扇的使用有吹氣式和抽氣式兩種，其優劣比較如下：

  ◆ 防塵的比較：使用吹氣式便利在入口裝設防塵綱阻絕灰塵進入系統，又由于系統內部處于較高氣壓下，系統所有缺口風都會向外吹，同樣起到防塵作用。

  ◆ 散熱的比較：吹氣式風扇將風扇的熱量帶進系統，抽氣式則將風扇所有的熱量送到外界。

  ◆ 操作溫度的比較：吹氣式風扇在較低溫度下操作，所以能有較長的壽命，抽氣式風扇的操作溫度高，壽命相對短。

  ◆ 氣流比較：風扇在氣流吸入部份是平均吸入，而吸出的氣流則較集中，使用吹氣式便利設計者選擇重點散熱區域加強吹氣。

2.干擾問題

     直流風扇在運轉時由于電流的切換以及線圈電感的影響，將會產生傳導性EMI，設計者必須注意到是否會與共同電源的線路發生干擾。如果風扇在嚴重EMI的環境下運轉，就要考慮一些敏感零件受到幅射EMI干擾的可能性，另外，永久磁鐵與線圈可能會有少量磁場外溢，即所謂的UMF，如果剛好靠近一些敏感電路或是CRT，可能就會對系統造成干擾，提供良好的UMF遮蔽外殼是風扇制造廠商的責任，但是從使用者的角度，替風扇選取適當?shù)奈恢檬菧p少干擾的有效做法。

3.降低系統噪音的原則

  ◆ 減少風阻，以免需要更大更快的風扇來達成散熱目的。

     ◆ 減少流場干擾，以降低紊流產生的噪音

  ◆ 在相同的風量需求之下，盡量選用尺寸大而轉速小的風扇。

   ◆ 使用柔軟且富有彈性的材料為風扇和系統做振動隔離，避免振動發出噪音。

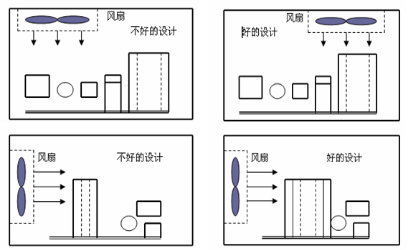

4.零件的排列重點

     為得到較佳的散熱效果，下列重點提供使用或設計者參考。

   ◆ 對溫度較敏感的零件應該靠近入風口，以保持較低的操作溫度。

   ◆ 將大型的熱源靠近出風口，以免增加其它零組件的工作溫度。

   ◆ 減少風道的障礙，以免降低了風量，浪費風扇的功率，尤其在出口及入口是風道最窄的位置，應該預留足夠的風道空間。

   ◆ 如果有區域性的高熱源，不妨多加一個小型風扇作局部冷卻。

                                                     深圳市吉翔佳電機有限公司技術部提供
